Клапан с мягким уплотнением типа F4 из меди по немецкому стандарту
- Название товара： Клапан с мягким уплотнением типа F4 из меди по немецкому стандарту
- Описание продукта
-
ВВЕДЕНИЕ В НЕМЕЦКИЙ СТАНДАРТНЫЙ КЛАПАН С МЯГКИМ УПЛОТНЕНИЕМ F4
Немецкий стандартный скрытый клапан с мягким уплотнением F4 подходит для трубопроводов и оборудования с жидкими и газообразными средами, служа в качестве запорного и регулирующего устройства.
Эластичный клапан с мягким уплотнением использует направление движения эластичного затвора, перпендикулярное направлению потока жидкости, поэтому мягкий затвор может быть только полностью открытым или полностью закрытым и не может использоваться для регулировки или дросселирования. Клапан с мягким уплотнением использует эффект компенсации деформации, возникающий в результате полной оболочки затвора, для достижения хорошего уплотнения, преодолевая явления плохого уплотнения, утечки воды и коррозии в обычных затворах. Этот клапан имеет характеристики быстрой установки, легкого обслуживания, долгого срока службы и меньшей предрасположенности к гидравлическому удару.
Дно эластичного клапана с мягким уплотнением имеет такую же плоскую конструкцию, как и водопровод, что не позволяет накапливаться мусору и позволяет жидкости течь беспрепятственно.
Ручка закрывается по часовой стрелке и открывается против часовой стрелки, и использование рычага не допускается.ХАРАКТЕРИСТИКИ РАБОТЫ НЕМЕЦКОГО СТАНДАРТНОГО КЛАПАНА С МЯГКИМ УПЛОТНЕНИЕМ F4
1. Не легко ломается, традиционные чугунные клапаны с мягким уплотнением часто ломались из-за ударов, столкновений или наложений внешних предметов. Благодаря использованию ковкого чугуна для клапанов с мягким уплотнением эта ситуация может быть значительно снижена.
2. Устойчив к коррозии, корпус клапана с мягким уплотнением покрыт порошковым эпоксидным смолой для предотвращения коррозии и ржавчины, и может использоваться в системах сточных вод.
3. Общая резиновая оболочка и плита клапана с мягким уплотнением изготовлены из высококачественной резины для внутреннего и внешнего уплотнения. Первоклассная технология вулканизации резины в Китае обеспечивает точные геометрические размеры вулканизированной плиты клапана, а резина прочно соединена с плитой затвора из ковкого чугуна, что делает ее трудной для отслоения и обладающей хорошей упругой памятью.
4. Плоское дно клапана, традиционные затворы часто накапливаются в канавке дна клапана из-за внешних предметов, таких как камни, деревянные блоки, цемент, бумажные обрезки и мусор, после промывки трубы водой. Это может привести к утечкам из-за невозможности плотного закрытия. Нижняя часть клапана с мягким уплотнением имеет такую же плоскую конструкцию, как и водопровод, что не позволяет накапливаться мусору и делает поток жидкости беспрепятственным.
5. Три уплотнительных кольца в форме "О", так как шток клапана использует конструкцию из трех уплотнительных колец в форме "О". Это может уменьшить трение при переключении, значительно снизить утечку воды и заменить уплотнительное кольцо во время непрерывного водоснабжения.
6. Полезно для питья, благодаря нетоксичному эпоксидному покрытию внутри корпуса клапана, внутренние и внешние поверхности затвора полностью покрыты резиной без ржавчины или коррозии, что делает его подходящим для питья.
7. Прецизионный отливной корпус клапана, корпус клапана изготовлен с использованием прецизионного литья, а точные геометрические размеры обеспечивают герметичность клапана без какой-либо точной механической обработки внутри корпуса клапана.
8. Легкий, корпус изготовлен из ковкого чугуна, что снижает вес примерно на 20% до 30% по сравнению с традиционными затворами, что облегчает обслуживание.
ХАРАКТЕРИСТИКИ КЛАПАНОВ С МЯГКИМ УПЛОТНЕНИЕМ
1. Низкое сопротивление потоку. Средний канал внутри корпуса клапана прямой, и среда течет по прямой линии с низким сопротивлением потоку.
2. Открывать и закрывать легче. По сравнению с глобусными клапанами направление движения затвора перпендикулярно направлению потока среды, независимо от того, открыто оно или закрыто.
3. Высокий подъем, длительное время открытия и закрытия. Ход открытия и закрытия затвора относительно большой, а опускание осуществляется с помощью винта.
4. Явление гидравлического удара не легко возникает. Причина в том, что время остановки длительное.
5. Среда может течь в любом направлении с обеих сторон, что облегчает установку. Две стороны канала клапана симметричны.
6. Структурная длина (расстояние между двумя соединительными торцевыми поверхностями корпуса) относительно мала.
7. Простая форма, короткая структурная длина, хороший производственный процесс и широкая применимость.
МАТЕРИАЛ ЧАСТЕЙ
Название части Материал Корпус клапана и крышка клапана Ковкий чугун Затвор Ковкий чугун + EPDM Шток клапана Нержавеющая сталь Гайка штока Латунь Уплотнитель EPDM Гайка с шестигранным отверстием Углеродная сталь Прокладка EPDM ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ
◆ Номинальное давление: 1.0-1.6 МПа
◆ Номинальный диаметр: 40-1200 мм
◆ Рабочая температура: 0-80 ℃
◆ Стандарт фланца: EN1092-2 PN10/PN16
◆ Стандарты испытаний: EN1074-1 и 2/EN12266
Номинальный размер DN40~DN1200 Применимая среда Чистая вода или среда с физическими и химическими свойствами, аналогичными воде
(Пожалуйста, укажите сточные воды, сырую воду, горячую воду и нефтяные среды)Температура эксплуатации ℃ 0-70 (Стандартная конфигурация) 0-100 (Конфигурация для горячей воды) Номинальное давление PN10 PN16 Рабочее давление (МПа) ≤1.00 ≤1.60 Испытание на прочность (МПа) 1.50 2.40 Испытание на герметичность (МПа) 1.10 1.76 ◆ Применимые среды: Чистая вода или среды с физическими и химическими свойствами, аналогичными воде
◆ Режим привода: ручной
◆ Соответствует стандартам: DIN3352 F4, EN1171
Размер L D C B n-d b f H DN50 150 165 125 99 4-19 19 3 280 DN65 170 185 145 119 4-19 19 3 305 DN80 180 200 160 133 4-19 8-19 19 3 350 DN100 190 220 180 154 8-19 19 3 390 DN125 200 250 210 184 8-19 19 3 470 DN150 210 285 240 210 8-23 19 3 525 DN200 230 340 295 265 8-23 12-23 20 3 630 DN250 250 405 350 355 319 12-23 12-28 22 3 780 DN300 270 460 400 410 370 12-23 12-28 24.5 4 870 DN350 290 520 460 470 429 16-23 16-28 26.5 4 1100 DN400 310 565 580 515 525 480 16-28 16-32 28 4 1200 DN450 330 640 565 585 548 20-28 20-32 30 4 1300 DN500 350 670 715 620 650 582 20-28 20-32 31.5 5 1450 DN600 390 780 840 725 770 682 20-31 20-37 36 5 1650 DN700-DN1200 или выше, пожалуйста, свяжитесь с нами для получения подробной информации
Вид на здание

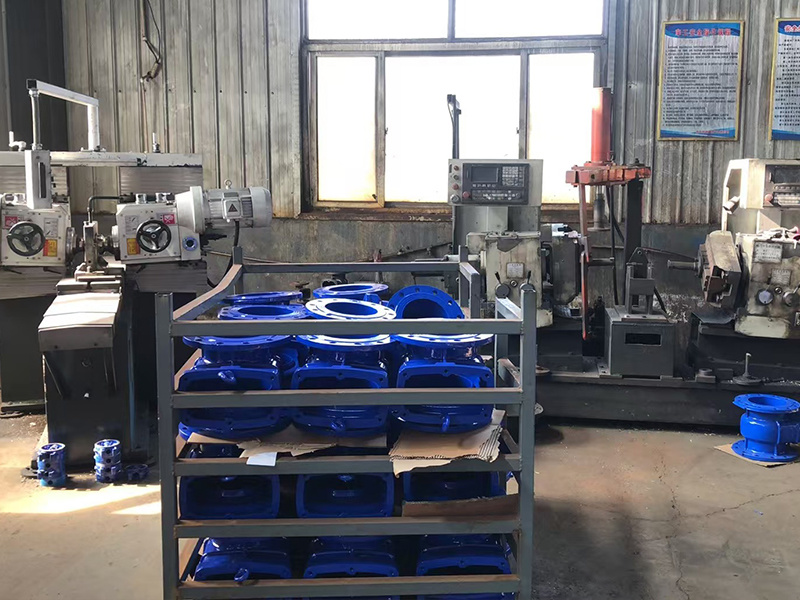

Оборудование

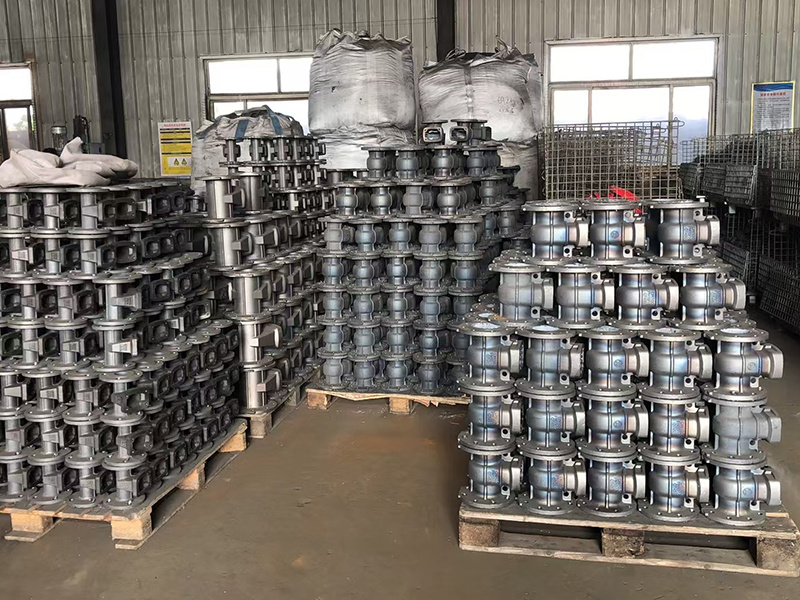

Производственная среда
Дисплей продукта
Customized process Intimate service
Online consultation
Provide pattern
Factory Quotation
Down payment
processing production
outbound inspection
Delivery complete
After-sales service
Меры предосторожности при обслуживании и установке задвижек
Могу ли я получить собственный индивидуальный продукт?
Да. ОЭМ и одм можно обеспечить, включая дизайн, логотип, упаковку, етк.
Какое минимальное количество заказа?
Это зависит от продукта.
Каковы условия оплаты?
Банковский перевод или аккредитив, Western Union, Alipay и т. д.
Когда срок доставки?
Заказы инвентаря в течение 7-15 дней, для заказов ОЭМ и одм, специфическое время зависит от обстановки на настоящий момент.
Могу ли я взять образцы для тестирования?
Да, образцам можно отправить для испытывать перед оптовым приказывать.
У вас есть процедуры проверки перед отправкой?
Да, мы всегда проверяем продукцию перед доставкой.
Можно ли принимать небольшие количества?
Да, принимаем небольшое количество, быструю доставку
