Правильный и надлежащий выбор метода соединения между клапанами и трубопроводами или оборудованием напрямую повлияет на вероятность работы, выброса, капания и утечки клапана в трубопроводах.
Распространенные методы соединения клапанов включают фланцевое соединение, зажимное соединение, стыковое сварное соединение, резьбовое соединение, муфтовое соединение, зажимное соединение, самоуплотняющееся соединение и другие формы соединения.
1. Фланцевое соединение:

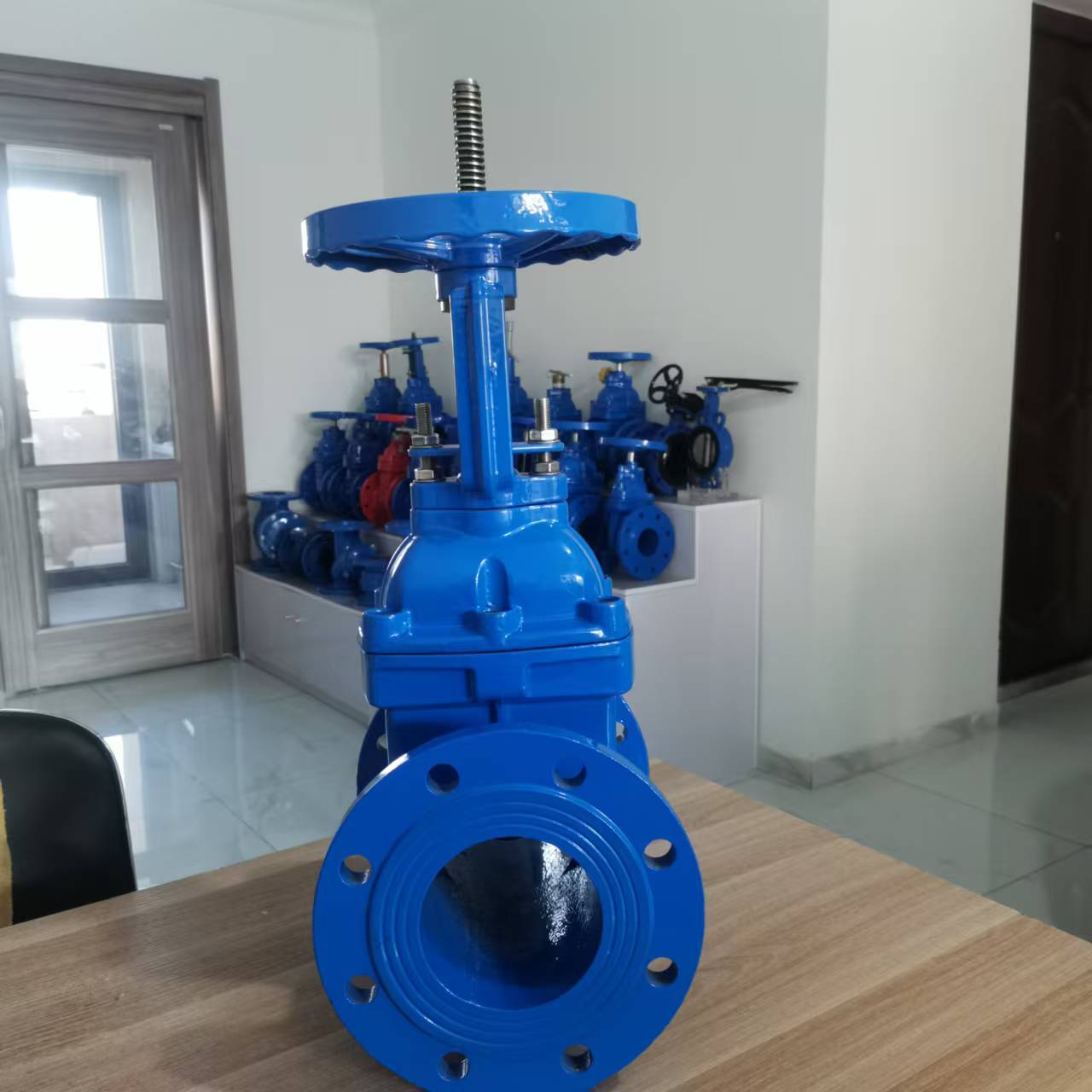

Корпус клапана оснащен фланцами на обоих концах, которые соответствуют фланцам на трубопроводе и устанавливаются в трубопроводе путем крепления фланцев болтами. Фланцевое соединение является наиболее часто используемой формой соединения в клапанах. Фланцы можно разделить на выпуклые поверхности (RF), плоские поверхности (FF), выпуклые и вогнутые поверхности (MF) и т.д. В зависимости от формы соединительной поверхности их можно разделить на следующие типы:

 1. Гладкий тип: Используется для клапанов с низким давлением, относительно прост в обработке.
 2. Вогнуто-выпуклый тип: При высоком рабочем давлении можно использовать прокладки средней твердости.
 3. Тип «шип-паз»: Может использовать прокладки с большой пластической деформацией, широко применяется в агрессивных средах и обладает хорошим уплотняющим эффектом.

4. Трапецеидальный тип канавки: используется с эллиптическими металлическими кольцами в качестве прокладок, применяется для клапанов с рабочим давлением ≥ 64 кг/см2 или высокотемпературных клапанов.

5. Линзовый тип: Прокладка имеет форму линзы и изготовлена из металла. Используется для клапанов высокого давления или высокотемпературных клапанов с рабочим давлением ≥ 100 кг/см2.
  6. Тип с уплотнительным кольцом: Это относительно новая форма фланцевого соединения, которая появилась с появлением различных резиновых уплотнительных колец. Она обладает лучшим уплотняющим эффектом, чем обычные плоские шайбы.
  II. Зажимное соединение

Клапан устанавливается между двумя фланцами, и на корпусе клапана обычно имеются установочные отверстия для облегчения монтажа и позиционирования. Форма соединения заключается в прямом зажиме клапана и двух концов трубопровода болтами.

Сварное соединение

 1. Стыковое сварное соединение: Оба конца корпуса клапана обрабатываются в парные сварочные канавки в соответствии с требованиями к стыковой сварке, соответствующие сварочным канавкам трубопровода, и фиксируются на трубопроводе сваркой.

 2. Раструбное сварное соединение: Оба конца корпуса клапана обрабатываются в соответствии с требованиями раструбной сварки и соединяются с трубопроводом посредством раструбной сварки.
