Запорные вентили с указателями обычно относятся к вентилям, оборудованным устройством, которое может визуально отображать степень открытия запорного устройства (степень открытия).

Стандартный запорный вентиль сам по себе не имеет шкалы: при работе с обычным запорным вентилем (с помощью маховика, редуктора, электрического привода и т.д.) оператор может только оценить, полностью ли открыт вентиль, полностью ли закрыт или находится в каком-то промежуточном состоянии, основываясь на ощущениях или опыте, и не может точно знать конкретное положение затвора внутри корпуса запорного устройства (т.е. процент открытия).
Функция указателя шкалы: функция "с указателем шкалы" заключается в решении этой проблемы. Она преобразует линейное перемещение штока запорного вентиля (основного компонента, который управляет движением затвора вверх и вниз) в видимый, обычно градуированный указатель с помощью некоторых механических средств. Оператор может непосредственно считывать шкалу, чтобы понимать текущее открытие запорного устройства (например, полностью закрыто 0%, открыто на 50%, полностью открыто 100%).

Способ реализации:

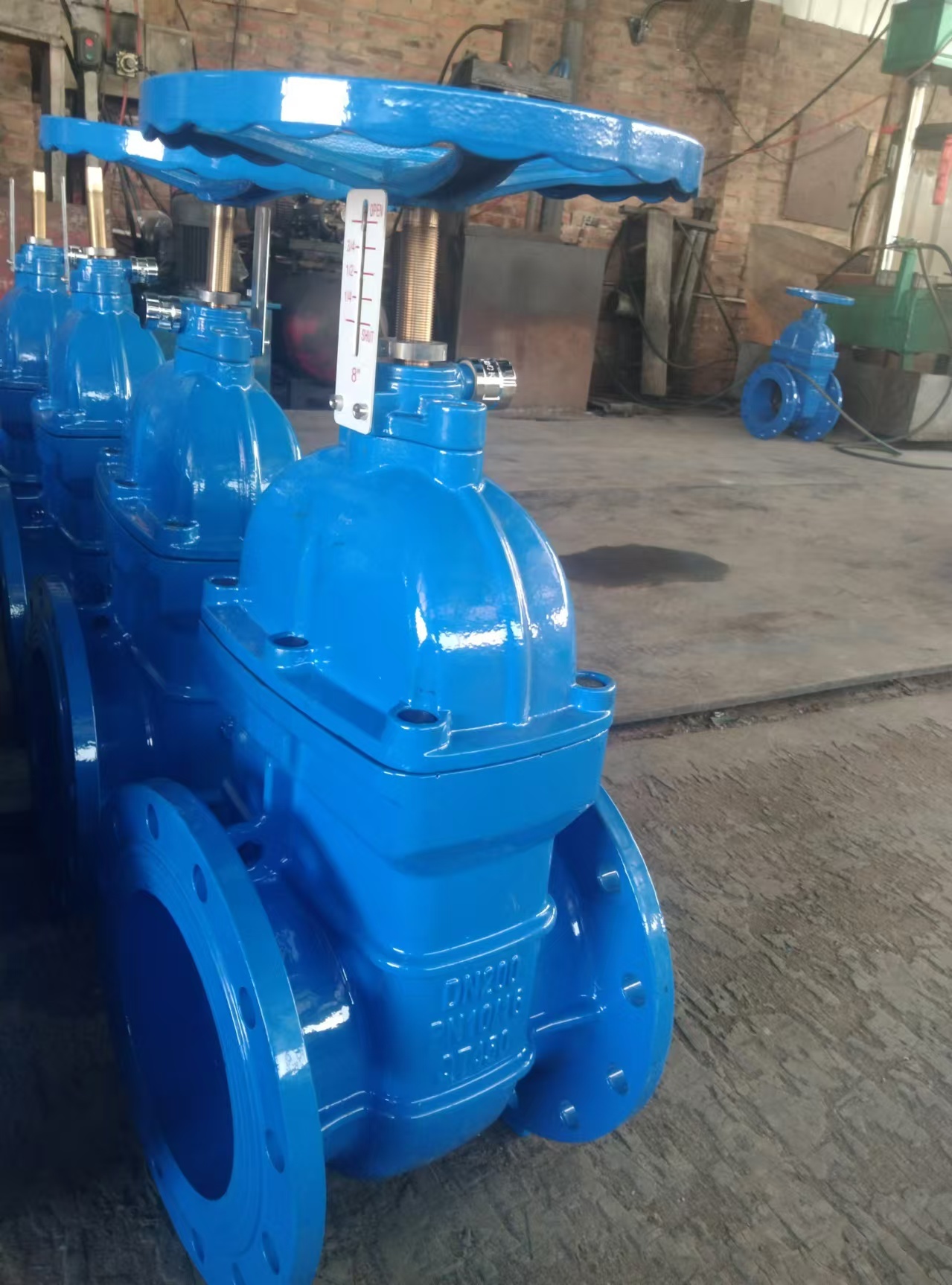

Непосредственная гравировка на гайке/кронштейне штока: для некоторых запорных вентилей малого диаметра с относительно коротким ходом (расстояние подъема штока) и конструктивным допуском иногда линия шкалы непосредственно гравируется на кронштейне или крышке клапана, которая крепит гайку штока, и на верхнем конце штока (или соединенного с ним подъемного компонента) будет указатель или метка. По мере подъема и опускания штока клапана этот указатель/метка перемещается по шкале, указывая на открытие. Этот метод имеет простейшую структуру, но его точность и видимость могут быть ограничены, и он может не подходить для более длинных ходов.
Специализированный компонент индикатора открытия: это более распространенный и надежный метод (особенно для запорных вентилей среднего и большого диаметра и с длинным ходом). Это независимое механическое устройство, которое обычно включает в себя:
Механизм передачи: соединен со штоком клапана (или гайкой штока клапана), преобразуя линейное движение штока клапана во вращательное движение (например, с помощью зубчатых реек и шестерен, винтовых гаек и шатунов).
Циферблат/индикатор: круговой циферблат или прямоугольная шкала со шкалой 0% -100%.
Указатель/индикатор: приводится в движение механизмом передачи, он перемещается по циферблату, точно указывая на открытие.
Кронштейн/корпус индикатора: фиксирует и защищает внутренний механизм и устанавливается в соответствующем положении на корпусе клапана или крышке клапана.
