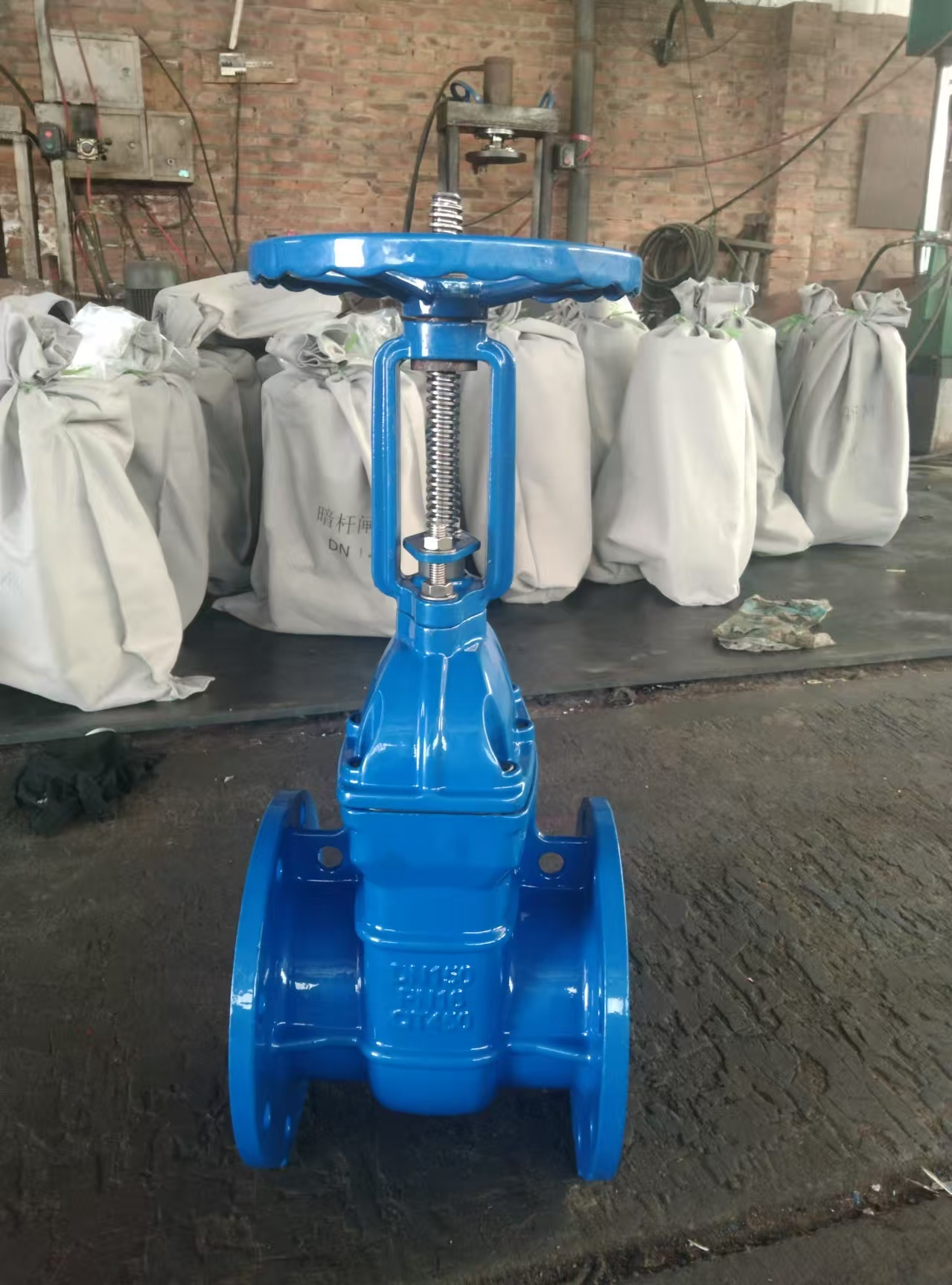

Затвор с металлическим седлом и поднимающимся шпинделем:
Закрытое состояние:
Затвор полностью опущен в нижнее положение под действием шпинделя.
Металлическая уплотняющая поверхность затвора плотно прижата к металлической уплотняющей поверхности седла затвора корпуса клапана.
Это образует жесткое уплотнение между металлами. Начальное усилие уплотнения создается силой управления (вращение маховика или действие привода). После создания давления в системе давление среды будет дополнительно воздействовать на нижнюю часть затвора, усиливая прижимное усилие уплотняющей поверхности и обеспечивая надежное перекрытие. Металлические уплотнения выдерживают высокие температуры, давления, износ и эрозию.

Процесс открытия:
Поверните маховик или приводной механизм по часовой стрелке (или в соответствии с направлением конструкции клапана).
Маховик/привод вращает гайку шпинделя.
Поскольку гайка шпинделя закреплена на кронштейне/крышке клапана, вращающаяся гайка шпинделя будет приводить во вращение зацепленный шпиндель, обеспечивая его линейное движение вверх.
Шпиндель приводит в движение нижний затвор, преодолевая давление среды (если клапан находится под давлением) и силу трения пары уплотнения, и вертикально перемещается вверх от уплотняющей поверхности седла.
По мере подъема затвора проход внутри корпуса клапана постепенно открывается.
Шпиндель перемещается вверх, и его конец постепенно поднимается и выдвигается относительно крышки клапана. Оператор может четко видеть движение шпинделя вверх, тем самым интуитивно оценивая открытие клапана. Когда затвор поднят в полностью открытое положение (обычно на высоту, равную или немного превышающую диаметр клапана), канал полностью свободен от препятствий с минимальным сопротивлением потоку (близко к прямой трубе).

Основные преимущества затвора с поднимающимся шпинделем и металлическим уплотнением:
Интуитивная индикация: положение шпинделя четко отображает состояние открытия и закрытия клапана и приблизительную степень открытия, что упрощает эксплуатацию и техническое обслуживание.
Низкое сопротивление потоку: при полном открытии поток практически беспрепятственен, с минимальным падением давления.
Герметичное металлическое уплотнение: подходит для сред с высокой температурой, высоким давлением, коррозией и высокой износостойкостью, с надежным уплотнением.
Прочная и надежная конструкция: металлическая жесткая уплотняющая пара имеет длительный срок службы.
Двунаправленный поток: обычно проектируется как двунаправленное уплотнение, жидкость может поступать с любой стороны затвора в любом направлении.
