Клапанный обратный клапан с резиновой заслонкой и поворотный обратный клапан — это два распространённых типа обратных клапанов, которые имеют существенные различия в конструкции, принципе работы, эксплуатационных характеристиках и сферах применения.

Основная структура и принцип работы
Клапан обратного хода с резиновой заслонкой:
Структура: основным компонентом является цельный резиновый клапан (обычно изготавливается из резины или эластичного материала, с металлическим или пластиковым армированием внутри). Этот клапан обычно имеет форму утиного клюва или зонтика и закрывает входное отверстие корпуса клапана.
Принцип работы: Когда жидкость течёт вперёд, давление действует на внутреннюю часть клапана, вызывая его упругую деформацию и открывание наружу, что позволяет жидкости проходить. Когда движение жидкости прекращается или она течёт в обратном направлении, клапан полагается на собственную силу упругого восстановления (иногда в сочетании с небольшим давлением обратной жидкости), чтобы автоматически вернуться в исходное положение и закрыться, плотно прилегая к седлу клапана и предотвращая обратный поток. Это аналогично принципу открытия и закрытия «утиного клюва».

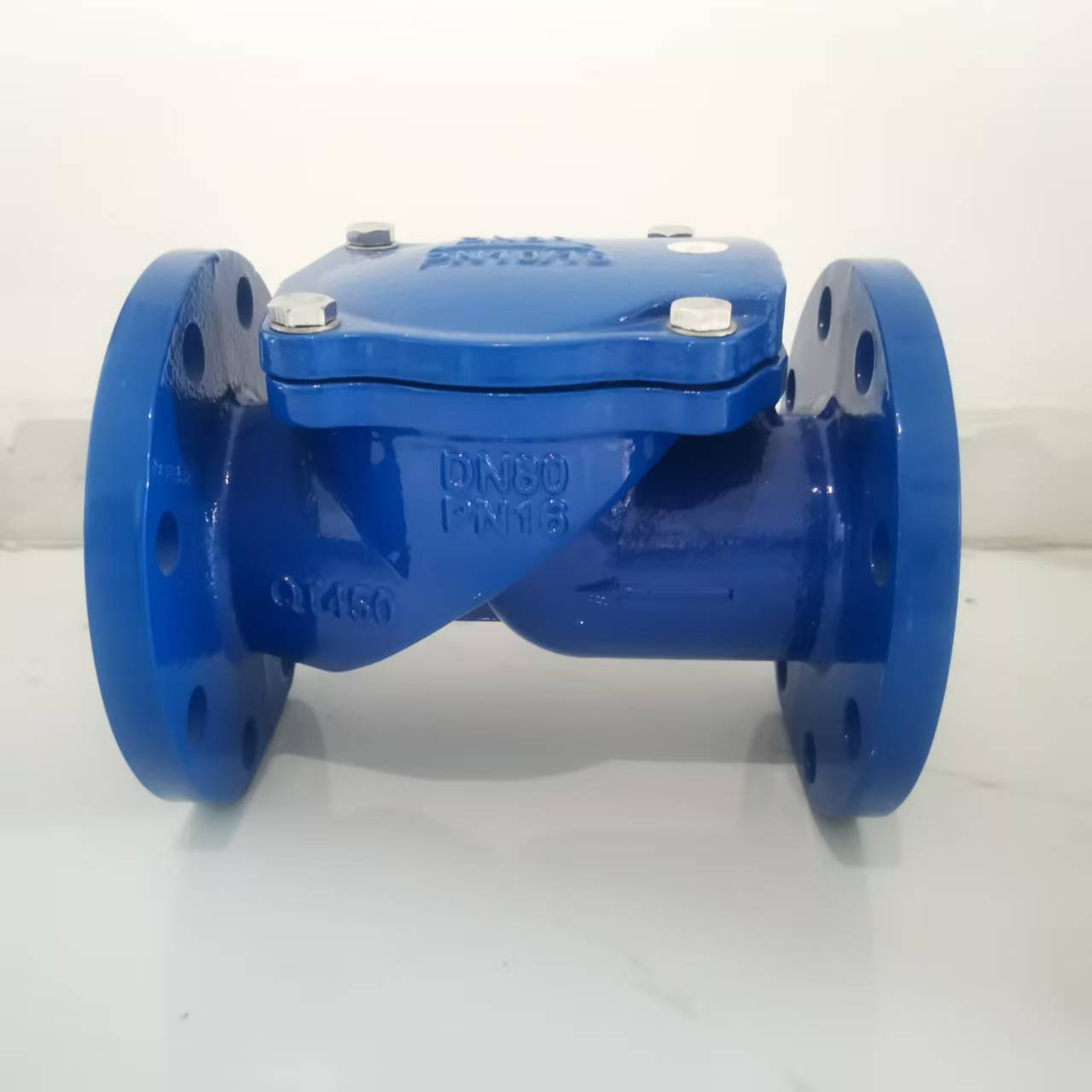

Конструктивный обратный клапан:
Структура: Основным компонентом является металлический (или из твёрдого пластика) клапанный диск (дискообразной или аналогичной формы), который крепится внутри корпуса клапана с помощью шарнирных штифтов или поворотных валов.
Принцип работы: Когда жидкость течёт вперёд, давление жидкости приводит к повороту клапанного диска вверх (или в сторону) вокруг своей оси и открывает его, подобно двери, которую толкают. Когда поток жидкости прекращается или меняет направление на обратное, клапанный диск под действием силы тяжести (иногда также с использованием противовесов или помощи пружины) поворачивается вниз (или назад) вокруг оси, закрываясь и перекрывая седло клапана, чтобы предотвратить обратный поток. Его движение представляет собой процесс вращения и качания.

Типичные сценарии применения
Клапан обратного хода с резиновой заслонкой:
Строительство системы водоснабжения и водоотведения (особенно защита от обратного тока на выходе насоса).
Система очистки бытовых и промышленных сточных вод (выход канализационного насоса, аэрационная емкость, выход канализационного слива).
Система дренажа дождевой воды.
Трубопроводы для жидкостей, содержащие примеси, такие как волокна, осадок и частицы.
Система низкого давления воздуха.
В ситуациях, требующих низкого сопротивления потоку, быстрого закрытия и защиты от блокировки.
В ситуациях, когда пространство для установки ограничено или требуется вертикальная установка.
Конструктивный обратный клапан:
Транспортировка воды, пара, нефти и газа в промышленных трубопроводных системах.
Система питательной воды котла.
Система охлаждающей воды.
Выход насоса высокого давления (в условиях, допускающих определённую величину гидравлического удара).
Чистые или химические процессы с низким содержанием примесей.
В ситуациях, когда необходимо выдерживать среднее и высокое давление, а также высокую температуру.
Система трубопроводов большого диаметра (структура которой облегчает достижение большого диаметра).
