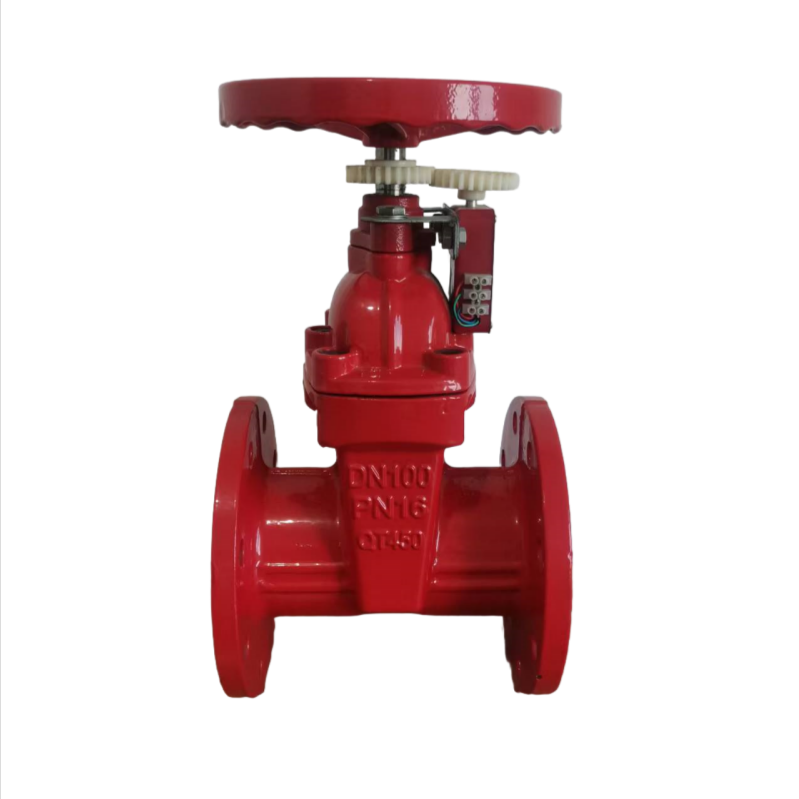

Принцип мониторинга сигнала сигнального задвижки:
Основной механизм: состояние микропереключателя сигнального устройства непосредственно отражает положение штока клапана, что в свою очередь отражает положение затвора (полностью открыто или не полностью открыто).
Нормальное рабочее состояние (клапан полностью открыт):
Когда клапан полностью открыт, шток клапана поднимается в самое высокое положение.
На этом положении кулачок или верхний стержень в верхней части штока клапана нажимает на рычаг микропереключателя, либо гайка штока клапана отходит от микропереключателя, освобождая его (конкретная конструкция варьируется в зависимости от производителя и модели).
В данный момент нормально открытые контакты внутри микропереключателя разомкнуты, а нормально замкнутые контакты замкнуты (или наоборот, в зависимости от логики конструкции). В результате мониторинговая цепь, подключённая к клеммной коробке, находится в определённом состоянии (обычно «разомкнута» или «открыта»), что указывает на то, что клапан находится в нормальном состоянии (полностью открыт). Этот сигнал о состоянии передаётся по проводам на входной модуль в пожарном контрольном помещении.
Аномальное состояние сигнализации (клапан закрыт или не полностью открыт):
Когда клапан закрыт или не полностью открыт (из-за человеческой ошибки, неисправности или засора, препятствующего его полному открытию), шток клапана опускается (или не поднимается до верхнего положения).
В этот момент рычаг микровыключателя освобождается (или поднимается), и состояние микровыключателя меняется на противоположное.
Прежде разомкнутые контакты замыкаются, а ранее замкнутые — размыкаются. Состояние цепи мониторинга немедленно меняется (с «включено» на «выключено» или с «выключено» на «включено»).
Модуль ввода центра управления пожарной охраной обнаруживает это изменение состояния цепи и интерпретирует его как сигнал тревоги о неисправности.
Хост управления пожарной сигнализацией в центре управления получит этот сигнал и выдаст звуковую и световую тревогу (например: «Клапан сигнала пожара в зоне XX закрыт!») и отобразит конкретную информацию о месте срабатывания на дисплее.
